23 ноября 2011 г.
Программы для поверки

Разработаны программы для проведения автоматической поверки комплексов Суперфлоу-IIE, Суперфлоу-IIET и СуперФлоу-21B: SFPoverkaD (метод переменного перепада давления - диафрагма); SFPoverkaT (счетчики объема с импульсным выходом - турбина).

Программы выполняют следующие функции:
1. Расчет значений расхода/объема для всех режимов поверки. В результате выполнения этой функции происходит заполнение таблицы контрольных значений.
2. Опрос комплексов с выводом и запоминанием результатов измерений. Одновременно могут быть опрошены до 10 измерительных трубопроводов с одинаковыми параметрами расчета и заполнены таблицы измеренных значений расхода/объема газа.
3. Печать протоколов поверки комплексов. Протоколы поверки сохраняются в виде html файлов и распечатываются на принтере для подписи поверителем.

Расчет фактора сжимаемости, плотности при стандартных и рабочих условиях,  а также коэффициента сжимаемости производится следующими способами:
• модифицированный метод NX19 мод. Вводные данные: плотность при стандартных условиях, молярная концентрация N2, CO2  (вкладка «CO2, N2 ГОСТ 30319» – селектор «NX19 mod»);
• модифицированный метод GERG-91 мод. Вводные данные: плотность при стандартных условиях, молярная концентрация N2, CO2  (вкладка «CO2, N2 ГОСТ 30319» – селектор «GERG-91 mod»);
• уравнение состояния AGA8. Вводные данные: полный компонентный состав (вкладка «ГОСТ Р 8.662.1»).

Программа SFPoverkaD предназначена для проведения автоматической поверки комплексов Суперфлоу-IIE, Суперфлоу-IIET исполнение 2 (диафрагма + турбина), СуперФлоу-21B, производящих измерения расхода и объема природного газа методом переменного перепада давления  в соответствии с ГОСТ 8.586.(1-5)-2005 (ИСО 5167-1:2003) «Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств».

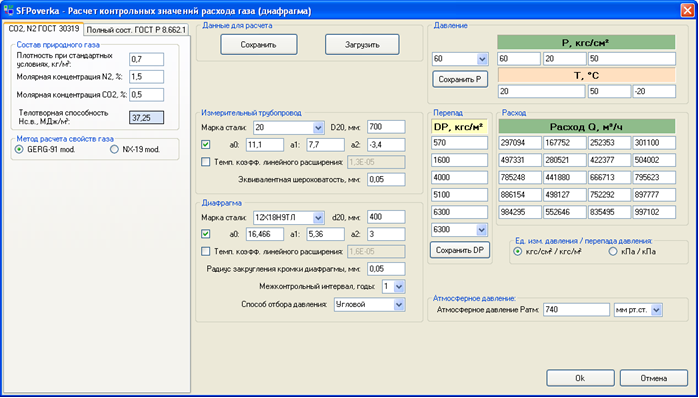

Скриншот окна ввода параметров и расчета контрольных значений расхода.

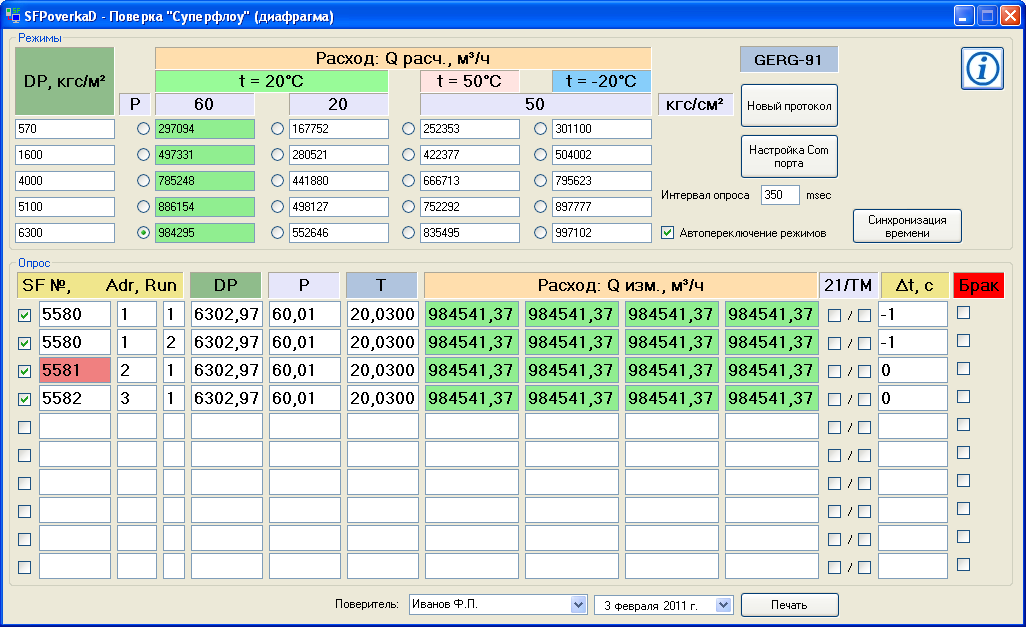

Скриншот окна опроса комплексов Суперфлоу.

Программа SFPoverkaT предназначена для проведения автоматической поверки комплексов Суперфлоу-IIET, СуперФлоу-21B, производящих приведение к стандартным условиям (коррекцию) объема природного газа, измеренного преобразователями объема, объемного расхода c числоимпульсным входом (турбинными, ротационными, вихревыми, ультразвуковыми преобразователями) в соответствии с ПР 50.2.019-2006 «Объем и энергосодержание природного газа. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков», с СТО Газпром 5.2-2005 «Расход и количество природного газа. Методика выполнения измерений с помощью ультразвуковых преобразователей расхода».

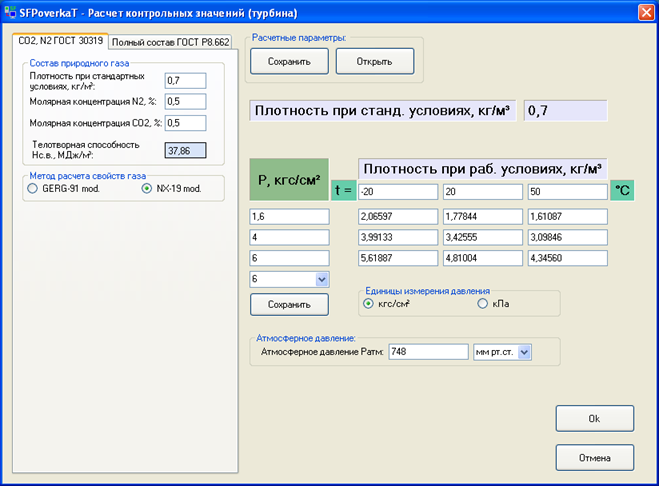

Скриншот окна ввода параметров и расчета контрольных значений расхода.

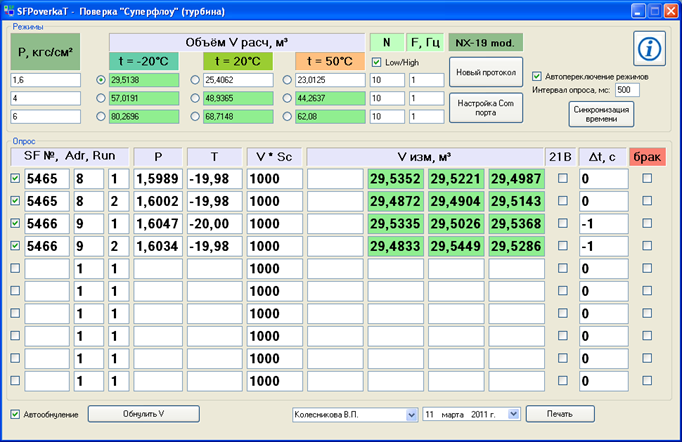

Скриншот окна опроса комплексов Суперфлоу.
