Комплекс телемеханики "SupeRTU-4"

Комплекс телемеханики "SupeRTU-4"

    Информационно-управляющий телемеханический комплекс ‘’SupeRTU-4’’ предназначен для обеспечения автоматического контроля и автоматизированного управления технологическими процессами и оборудованием линейной части магистральных газопроводов, коллекторов газовых промыслов и газораспределительных станций в условиях периодического технического обслуживания.

ВОЗМОЖНОСТИ И СОСТАВ КОМПЛЕКСА:

    В состав SupeRTU-4 входят:

  • комплекс “HOST-4” - пункт управления(ПУ);
  • комплексы“RTU-4” - контролируемые пункты(КП);
  • Количество направлений линий связи       – до 8;
  • Количество КП на одном направлении      – до 30;
  • Виды линий связи между КП и ПУ:
  • 2х и 4х проводные некоммутируемые каналы тональной частоты;
  • радиоканал в УКВ-диапазоне;
  • оптоволоконные линии связи.

КОМПЛЕКС HOST-4.

    Комплекс HOST-4 состоит из персонального компьютера с установленным программным обеспечением (ПО) HOST-4 промышленного или офисного исполнения, блока бесперебойного питания, программируемых модемов связи, количество которых определяется количеством направлений линий связи (до 8 ми в одном БлУ-49) и блока питания БП-64.

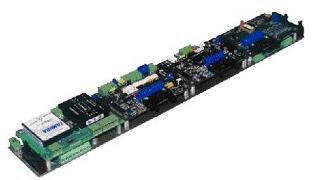

    Программируемые модемы блока связи БлУ-49 выполнены на базе модуля мастер-контроллера комплекса КП RTU-4 и поддерживают следующие интерфейсы и режимы работы:

  • 2 последовательных цифровых интерфейса RS-232 и RS-485 со скоростью обмена до 115 кбод;
  • 4х проводной канал ТЧ, FSK-манипуляция – скорость обмена 1200 бод;
  • 4х проводной канал ТЧ, FFSK-манипуляция – скорость обмена 1200, 2400 и 4800 бод;
  • 2х проводной канал ТЧ (протокол Bell-202) с управлением передачей радиостанции сигналом с открытым коллектором;
  • "прозрачный протокол" передачи данных;
  • защищённый протокол "RTU-4" с проверкой контрольной суммы CRC16.

    Модификация блока связи БлУ-49 (базовый селектор) на одно направление устанавливается также на базовых узлах связи. При этом обеспечивается избирательный доступ только к тем КП, которые находятся в зоне его ответственности (до 30 КП) и программно-аппаратное сопряжение аппаратуры связи с различными физическими интерфейсами.

    Поддерживается одновременная работа до семи селекторов связи, каждый из которых имеет свой базовый адрес

    (от 1 до 7).

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ “HOST-4”

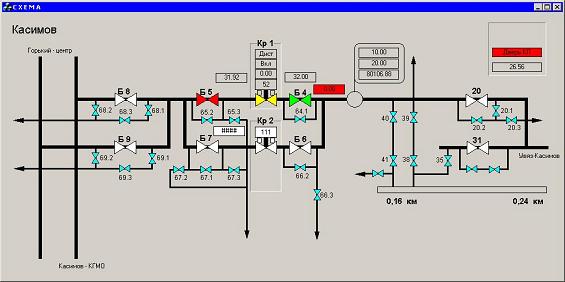

Видеокадр ПО HOST-4 (Касимовское ПХГ)



    Программное обеспечение комплекса HOST-4 разработанно в 2х вариантах:

  • ПО работающее под управлением операционной системы реального времени "QNX" (версия 4.25);
  • ПО работающее под управлением операционных систем "Windows 2000", "Windows XP".

    ПО HOST-4 обеспечивает выполнение следующих основных функций:

  • формирование запросов и команд (чтение данных и управление исполнительными механизмами);
  • отображение на экране монитора текущих значений измеряемых параметров, значений расхода газа в табличном и графическом виде;
  • формирование, архивирование и вывод на печать сводок и отчетов о работе контролируемого объекта за определенный интервал времени;
  • функционирование в локальной вычислительной сети УМГ;
  • передачу информации на верхний уровень управления.

    “HOST-4” имеет в своем составе графический редактор, позволяющий создавать и редактировать базу графических изображений, создавать таблицы, графики и библиотеки различных объектов (краны, ГРС и т.д.)

    В составе ПО “HOST-4” имеется модуль конфигурации, позволяющий создавать информационную базу данных “SupeRTU-4” и осуществлять ее привязку к базе графических изображений.

КОМПЛЕКС КП "RTU-4"

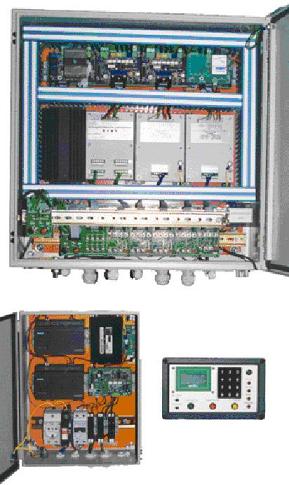

Контролируемый пункт телемеханики “RTU-4” выполнен как модульный комплекс программно-технических средств, предназначенный для работы на ГРС, замерных узлах, крановых площадках и других объектах телемеханизации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «RTU-4» (КП)

    КП состоит из модуля мастер-контроллера и набора функциональных модулей (УСО), количество которых определяется проектом заказчика.

    Каждый из модулей УСО представляет собой интеллектуальный контроллер с определённым набором входов и выходов, осуществляющий всю необходимую предварительную обработку сигналов.

    Основные технические характеристики модулей комплекса RTU-4:




Кол-во телеопераций (ТО)



Наименование модуля

ТИ

ТС

ТУ

ТР

1

Модуль управления краном

4

3

2

2

Модуль контроля и управления станцией катодной защиты (СКЗ)

4

2

2

1

3

Модуль  дискретных входов

16

4

Модуль  дискретных выходов

8

5

Модуль  аналоговых входов

8

    Максимальное количество функциональных модулей, располагаемых на шине КП – 64 .

            КП "RTU-4" обеспечивает выполнение следующих функций:

  • циклический мониторинг модулей УСО комплекса;
  • циклический мониторинг вычислителей расхода газа (Суперфлоу-IIЕ, Суперфлоу-IIЕТ, Суперфлоу-21В, корректора объёма газа SEVC-D);
  • циклический опрос и управление станциями катодной защиты;
  • передачу информации на пульт оператора ПуУ-28 по гальванически развязанному RS-485, каналу ТЧ или по радиоканалу;
  • циклический мониторинг САУ ГРС, САУ ГИС, СОУ по протоколу  "MODBUS RTU" (RS-232, RS-485);
  • одновременную передачу информации на основной и удалённый терминалы верхнего уровня (комплексы HOST-4).
  • Предусмотрена возможность работы КП с интеллектуальными станциями катодной защиты (до 8) по гальванически развязанному RS-485.

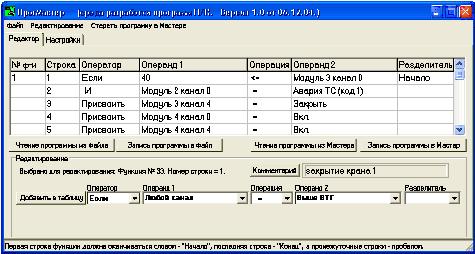

  • в программном обеспечении модуля мастер-контроллера КП реализована функция ПЛК-контроллера, которая может быть активизирована на этапе конфигурации КП на заводе-изготовителе или в процессе эксплуатации. Функция ПЛК обеспечивает поддержку 30 команд, включающих стандартные наборы логических операций, арифметических операций, операций с плавающей точкой, операций сравнения, условных и безусловных переходов, а также набор технологических команд ТМ (мониторинг аварий, анализ выхода за уставки, управление исполнительными механизмами КП с выдачей сообщений на устройства индикации и на ПУ). Исходный текстом ПЛК-программы является русифицированный, построчный, СИ-подобный язык, не требующий наличия у пользователя специальных знаний по программированию.

Применение данной функции позволило решить задачу пропорционального регулирования краном-регулятором на Касимовском ПХГ.

    Пульт оператора ГРС ПуУ-28


    Пульт оператора ГРС ПуУ-28 предназначен для контроля и индикации технологических параметров контролируемого пункта (КП) телемеханики, а также для управления исполнительными механизмами, находящимися в зоне ответственности объекта телемеханизации (кран, задвижка и т.п.). Пульт оператора может быть установлен как в непосредственной близости от основного оборудования КП телемеханики, так и в удалённых от него пунктах, расположенных на расстоянии до 3км.

     Блок бесперебойного питания БП-65

    Блок питания имеет в своём составе интеллектуальное зарядное устройство, что позволяет контролировать все параметры работы блока питания и режим заряда-разряда аккумуляторных батарей.
    Блок питания выполнен в отдельном конструктиве и рассчитан на 7 суток работы КП при отсутствии сетевого напряжения 220В.
    Максимальный ток нагрузки блока питания 4,5А.

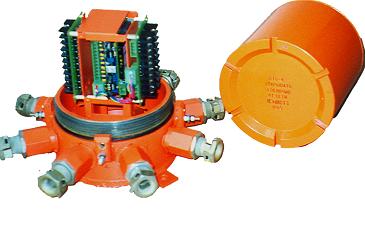

    Блок управления удалённым краном БлУ-48 (сателлитное КП)


    БлУ-48 является сателлитным КП комплекса "RTU-4" и предназначен для управления удалённым краном и контроля технологических параметров на удалённой крановой площадке. Сателлитное КП БлУ-48 может быть модифицировано для контроля и управления другим объектом, например, удалённой станцией катодной защиты.
    Питание БлУ-48 (=110В) производится от основного КП. Обмен данными осуществляется по гальванически развязанному интерфейсу RS-485 или каналу ТЧ. Максимальное расстояние от КП до места установки БлУ-48 не более 3км. Исполнение БлУ-48 - взрывозащищенное.

    СЕРВИСНОЕ ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ

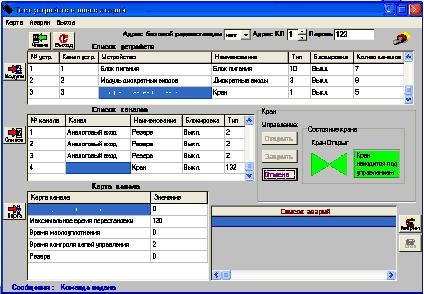

    Сервисное технологическое оборудование позволяет производить конфигурацию, настройку, и проверку работы КП непосредственно на объекте.
    В состав сервисного оборудования входят:

  • портативный компьютер с установленным сервисным программным обеспечением (под ОС Windows);
  • набор технологических имитаторов сигналов
